GOLFARI
CARATTERISTICHE
I golfari girevoli hanno la base girevole a 360° e quindi orientabile in qualsiasi direzione, a differenza dei normali golfari DIN dove l’orientamento dell’anello è regolato dall’avvitamento del bullone.
I golfari girevoli garantiscono il coefficiente di sicurezza 4 in tutte le direzioni di tiro
I golfari devono essere posizionati su superfici portanti piane aventi dimensioni superiori al diametro della base del golfare stesso.
Tutta la base del golfare deve aderire alla superficie di appoggio.
La filettatura del foro di fissaggio deve essere perpendicolare alla base del golfare.
La base di appoggio deve essere in grado di sopportare le forze trasmesse durante l’utilizzo, senza deformarsi.
I golfari possiedono una diversa lunghezza di filettatura a seconda del materiale cui vanno fissati.
Queste sono le lunghezze minime di fori filettati in funzione del materiale:
Acciaio: 1 x diametro filetto;
Fusioni di Ghisa: 1,25 x diametro filetto;
Leghe di Alluminio: 2 x diametro filetto;
Metalli leggeri a bassa resistenza: 2,5 x diametro filetto.
I golfari devono essere avvitati utilizzando rispettando le coppie di serraggio indicate nelle istruzioni d’uso.

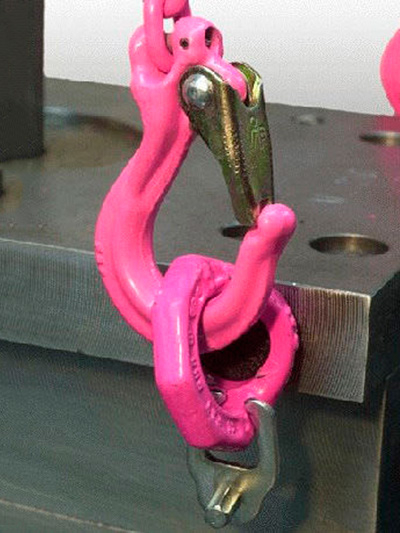

PUNTI DI ANCORAGGIO A SALDARE
CARATTERISTICHE
I punti di ancoraggio sono semplici e veloci da saldare.
Il modello costruito con molla trattiene l’anello nella posizione desiderata.
La campanella e’ orientabile a 180° ed il coefficiente di sicurezza e’ 4 in tutte le direzioni di carico.
I punti di ancoraggio a saldare sono prodotti in accordo alla Direttiva Macchine 2006/42/CE.
I punti di ancoraggio devono essere posizionati su superfici di dimensioni adeguate, prive di difetti superficiali e di residui di vernice, ossido o lubrificanti.
La piastra di supporto del punto di ancoraggio deve essere saldata su materiale S 355 JR conforme alla norma EN 12005.

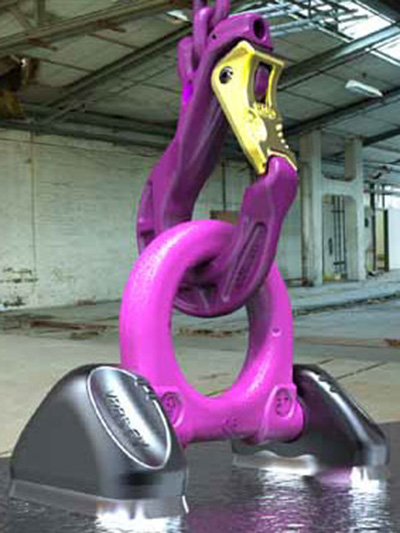

I punti di ancoraggio da saldare con 2 punti di fissaggio hanno una migliore ripartizione delle forze.
La staffa di ancoraggio può essere utilizzata in totale sicurezza fino ad un max di 20.000 sollevamenti a pieno carico ed e’ testata fino a 20.000 cicli a fatica.
La campanella e’ orientabile a 180°; il coefficiente di sicurezza e’ 4 in tutte le direzioni di carico.
I punti di ancoraggio con 2 punti di fissaggio sono realizzati in acciaio alta resistenza ed hanno una verniciatura epossidica.
CATALOGO
Trovi tutti gli articoli sul nostro catalogo da pag. 63
